Konwertery

        Konwertery satelitarne to urządzenia których zadaniem jest doprowadzenie sygnału TV z satelity telekomunikacyjnego poprzez lustro anteny satelitarnej do odbiornika (odbiorników) lub urządzeń instalacji TV.

W konwerterze dokonuje się również przesunięcie częstotliwości (heterodyna) oraz wzmocnienie sygnału. Częstotliwość wyjściowa konwertera znajduje się w zakresie pierwszej pośredniej częstotliwości satelitarnej 950-2150 MHz. Zbyt duże wzmocnienie konwertera powoduje wnikanie do instalacji sygnałów niepożądanych różnego pochodzenia.

     Ze względu na liczbę wyjść konwertery można podzielić na: Single (pojedynczy konwerter służący do podłączenia jednego odbiornika satelitarnego), Twin (posiadający dwa niezależne wyjścia), Quad (dla maksymalnie czterech odbiorników) i Octo (posiadający osiem niezależnych wyjść, rzadko spotykany gdyż takie systemy są z reguły budowane na multiswitchach, gdzie możemy domieszać sygnał TV naziemnej i nie potrzebujemy takiej ilości kabli wychodzących do anteny). Odrębnym przypadkiem konwertera satelitarnego jest Quattro (często mylony z Quadem ze względu na taką samą liczbę wyjść). W tych konwerterach na każdym z czterech wyjść mamy do dyspozycji jedną z polaryzacji SAT. Jest to niezbędne do podłączenia Quattro do multiswitcha z którym z założenia ma współpracować.

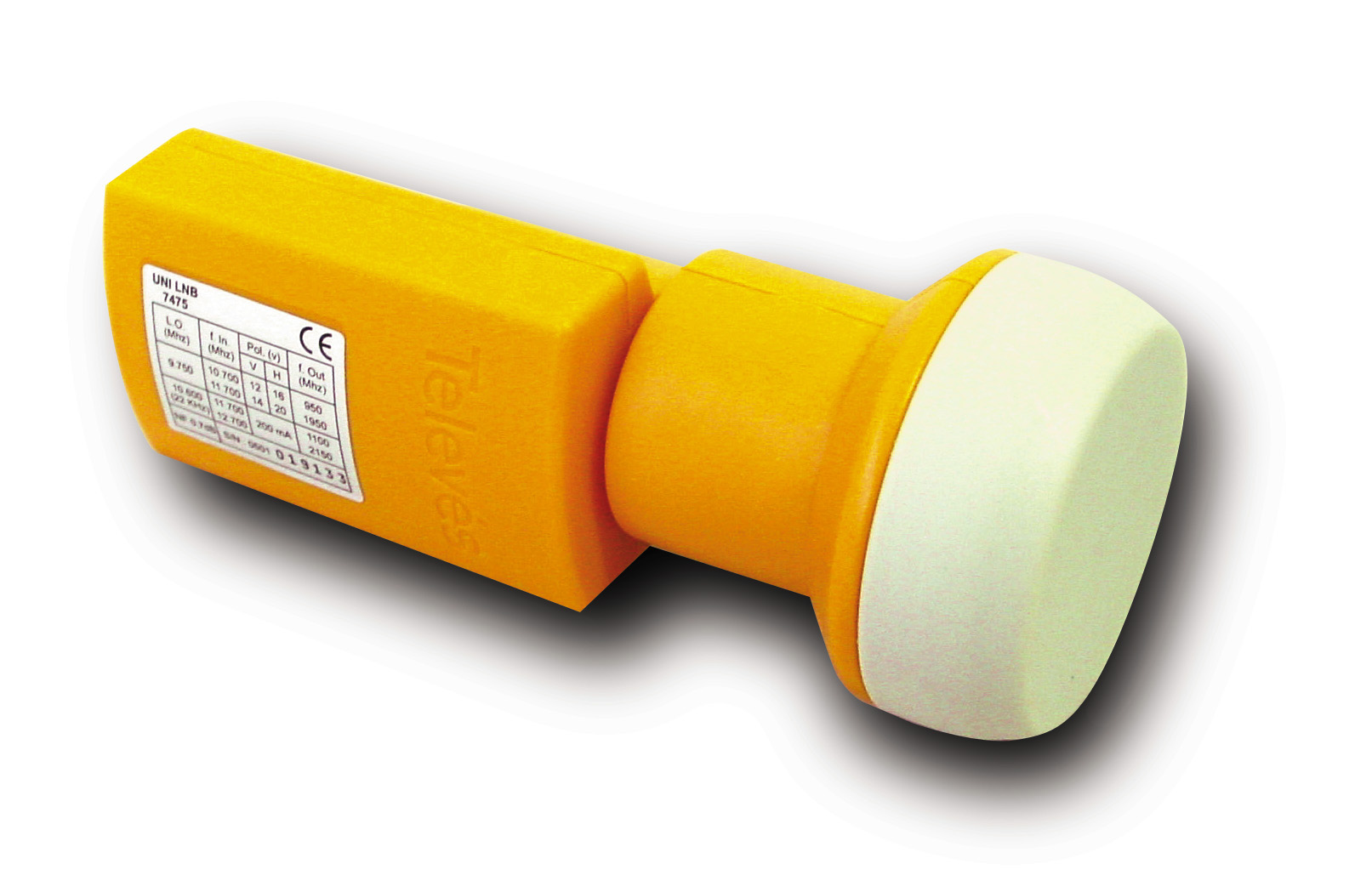

Konwerter Single Televes umożliwia podłączenie jednego odbiornika satelitarnego Częstotliwość wejściowa: 10,7-12,75 GHz Częstotliwość wyjściowa: 950/1950 - 1100/2150 MHz Liczba wyjść: 1 (H/V) Zysk: 51 dB Współczynnik szumów: 0,5 dB

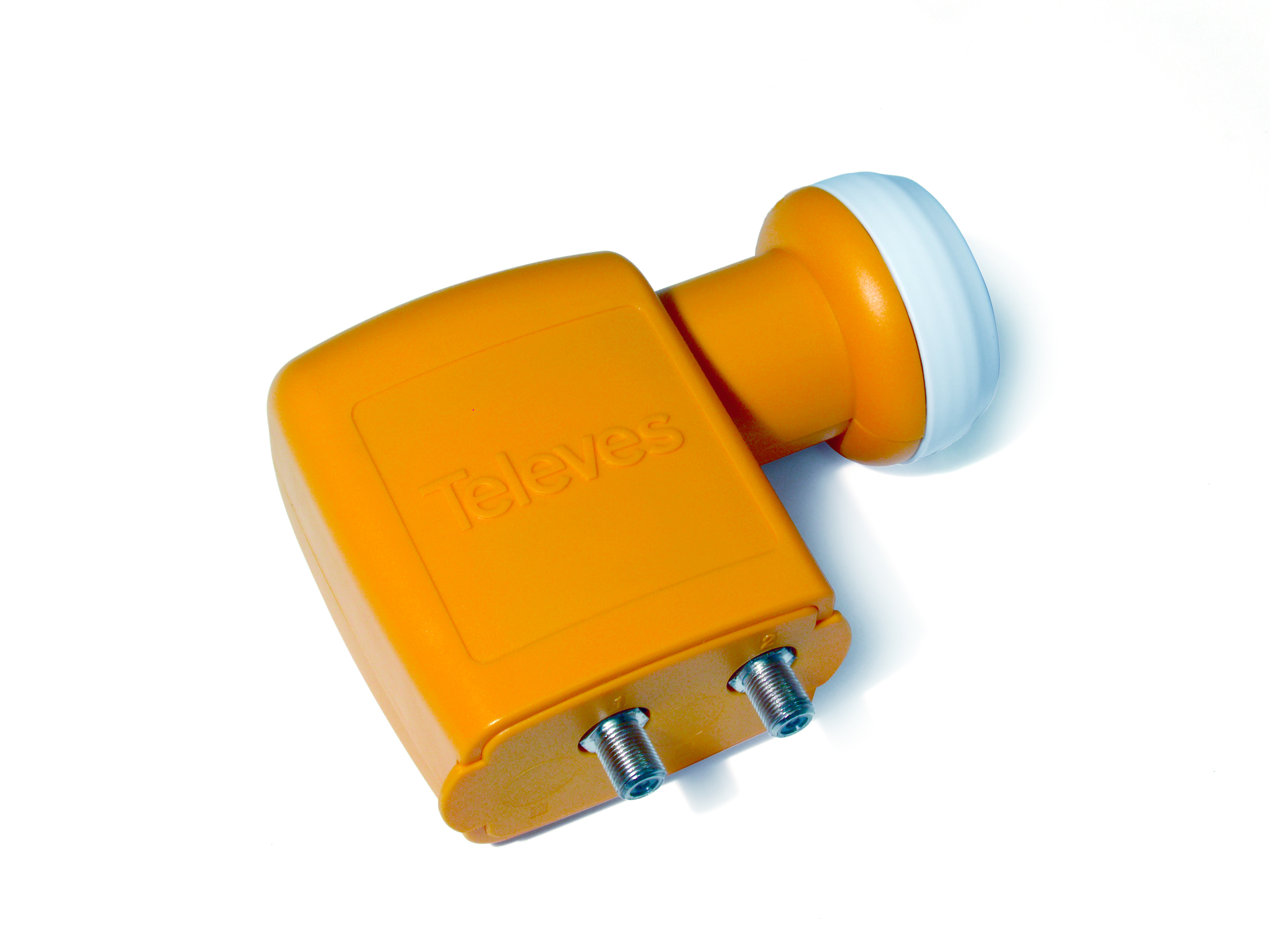

Konwerter Twin Televes umożliwia podłączenie dwóch odbiorników satelitarnych Częstotliwość pracy wejściowa: GHz 10.7-12.75 Częstotliwość pracy wyjściowa: MHz 950/1950 - 1100/2150 Liczba wyjść: 2 (H/V - H/V)  Zysk: 51  Współczynnik szumów: 0.5dB Oscylator lok. GHz 9.75/10.6 Zasilanie Vdc: 12・20 Pobór prądu: mA 170 Temperatura pracy: -30 +60 oC

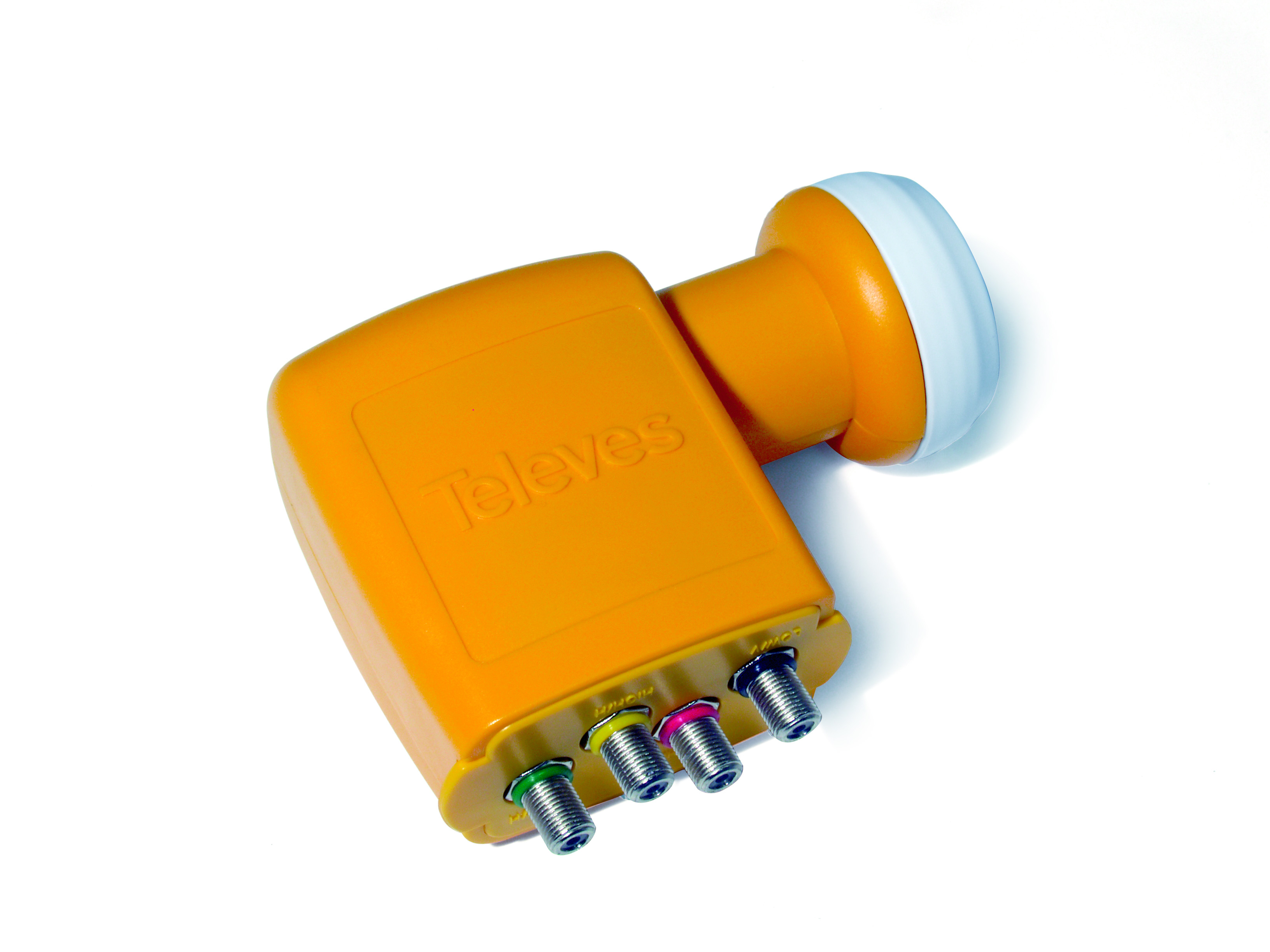

Konwerter Quad Televes Częstotliwość pracy wejściowa:  10.7-12.75GHz Częstotliwość pracy wyjściowa:  950/1950-1100/2150 MHz Liczba wyjść: 4 (H/V-H/V-H/V-H/V) Zysk: 58 dB Współczynnik szumów: 0.5 dB Oscylator lok.: 9.75/10.6 GHz Zasilanie:  12・20Vdc Pobór prądu:  180mA Temperatura pracy: -30+60 oC

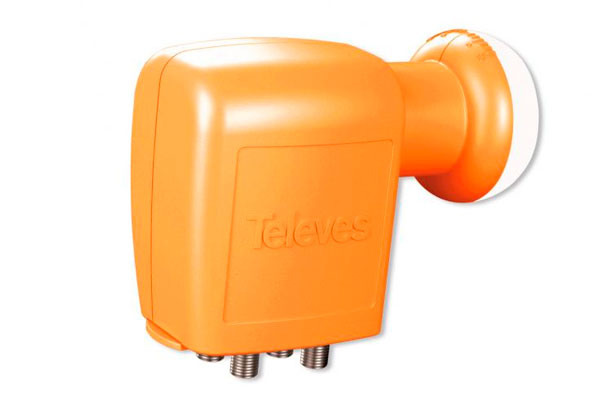

Konwerter Quattro Televes Częstotliwość pracy wejściowa:  10.7-12.75GHz Częstotliwość pracy wyjściowa:  950/1950-1100/2150 MHz Liczba wyjść: 4 (Ha-Va-Hb-Vb) Zysk: 57 dB Współczynnik szumów: 0.5 dB Oscylator lok.: 9.75/10.6 GHz Zasilanie:  12・20Vdc Pobór prądu:  57mA Temperatura pracy: -30+60 oC

          Istnieją również konwertery systemu Unicable które za pomocą jednego kabla doprowadzają niezależny sygnał do wielu odbiorników, ale ten system nie jest zbyt popularny ze względu na ograniczenia techniczne.

             Odrębną grupą są również konwertery optyczne gdzie medium rozprowadzającym sygnał jest włókno światłowodowe. System taki składa się z LNB optycznego znajdującego się na antenie (w miejscu tradycyjnego konwertera) i konwertera wirtualnego MDU który znajduje się w miejscu zamiany sygnału optycznego na RF.

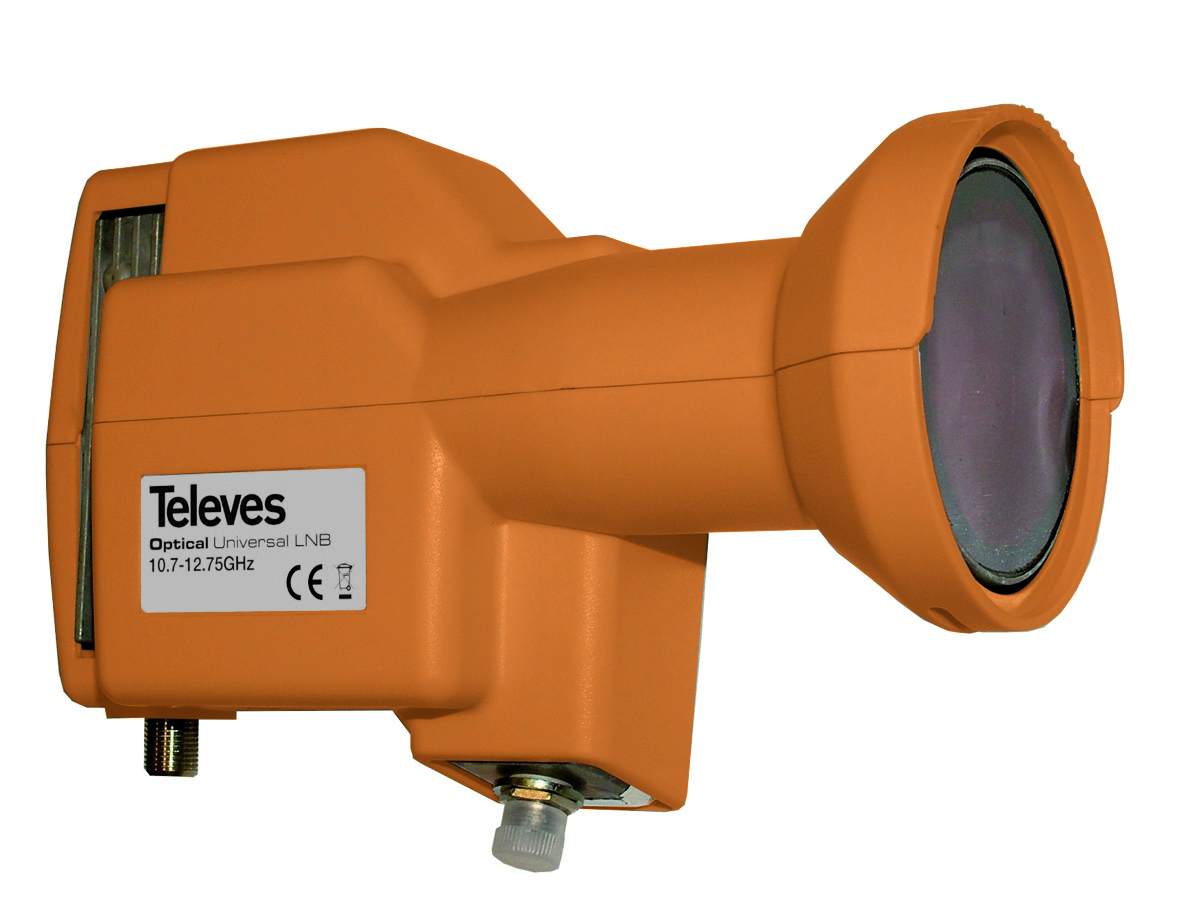

LNB z wyjściem optycznym Televes Przetwarza wszystkie 4 pasma satelitarne (H/H,H/L,V/H,V/L) na wyjście optyczne. Umożliwia dystrybucję sygnału do 32 punktów docelowych w promieniu ponad 10 km. Promiennik o średnicy 40 mm.

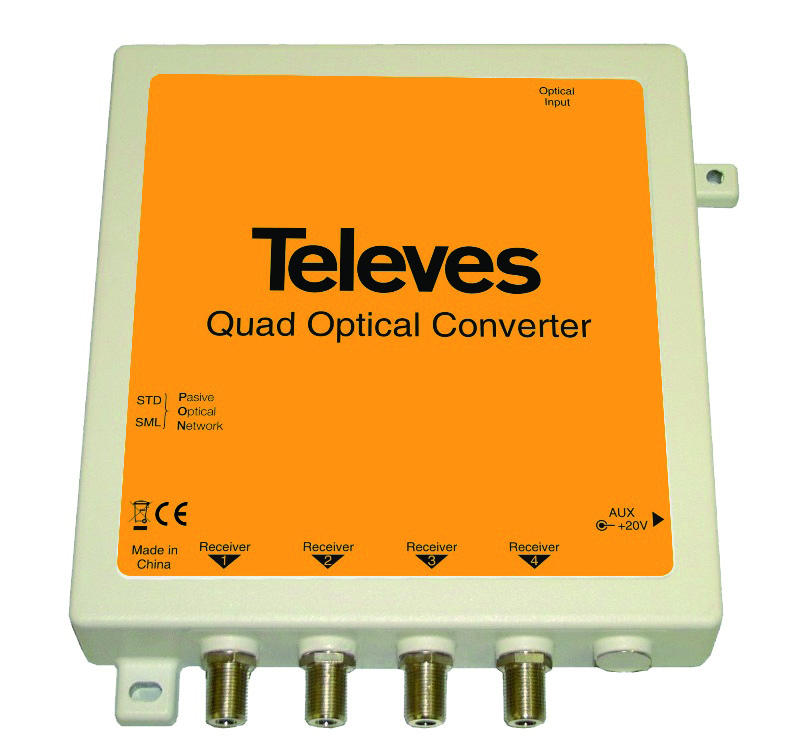

Konwertery sygnału optycznego  Typ Quattro, Twin i Quad Konwersja sygnału optycznego na sygnał o częstotliwości IF. 2 lub 4 wyjścia z pełnym sygnałem satelitarnym. Plug & Play Możliwość zasilania urządzenia przez STB Na zdjęciu: konwerter wirtualny Quad
